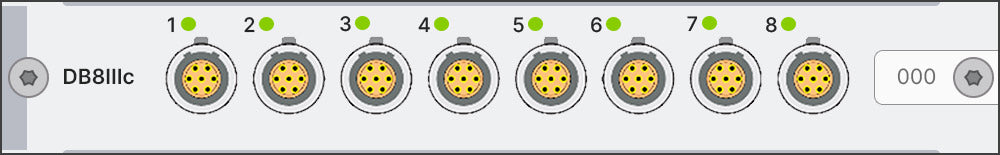

Simcenter SCADAS Mobile 8-Kanal Durability Eingangsmodul mit 102,4kHz Abtastrate - 51.2 kHz

SKU:SCM-DB8IIIc

Das DB8III ist ein achtkanaliges Eingangsmodul, das auf Anwendungen mit hoher Beanspruchung abgestimmt ist. Es unterstützt die Konditionierung von Spannung, ICP, DC-Brücke, AC-Brücke, AC-LVDT, aktiven Sensoren, Transmittern sowie Potentiometern.

Mehrere Signalwandler pro Kanal ermöglichen die Zuweisung jedes Eingangskanals zur Unterstützung einer Vielzahl von Sensoren.
Kontinuierliche Überwachung und Erkennung von ICP- und Brückenkabeln für offenen Regelkreis und Kurzschluss

Frame Color 102.4 kHz 51.2 kHz

8.412,00 €

Sale Sold out

Sie benötigen einen verifizierten Account, um Preise sehen und Produkte kaufen zu können.

Available immediately!

View full details

In einem einzigen Simcenter SCADAS Mobile-Steckplatz unterstützt der achtkanalige DB8III(c) mehrere Signalkonditionierungen, A/D-Wandlungen und Signalverarbeitungen und bietet so eine einzigartige Kombination aus Dehnungs-, Vibrations-, Verschiebungs-, Druckmessungen usw. in einem einzigen Modul. Der DB8III(c) ist die vielseitigste Lösung für multiphysikalische Messkampagnen.

acht (8) Stück LEMO zu Pigtail-Kabel

Signalaufbereitung
Mehrere Signalaufbereiter pro Kanal ermöglichen die Zuweisung jedes Eingangskanals zur Unterstützung einer Vielzahl von Sensoren.
DC-gekoppelter Spannungseingang
ICP®-Eingang für Beschleunigungsmesser, Wägezellen und Dehnungsmessstreifen
DC-Brücke zur Unterstützung von Wheatstone-Brückentypen, z. B. Dehnungsmessstreifen in Voll-, Halb- und Viertelbrückenschaltungen sowie DC-Beschleunigungsmesser/Druckwandler.
Trägerfrequenz (AC-Brücke) unterstützt Dehnungsmessstreifen in Voll-, Halb- und Viertelbrückenschaltungen sowie induktive Halbbrücken.
Aktive Sensoren wie MEMS oder variable Kapazität
LVDT-Sensoren zur Messung von Verschiebung oder Drehung
Potentiometer zur Messung linearer Verschiebungen
4-20 mA-Messumformer zur Messung von Druck oder Temperatur (SCX-CAS10-Kabel erforderlich).
TEDS der Klasse 1 (ICP-Sensoren) und TEDS der Klasse 2 (DC-Sensoren) werden gemäß dem Standard IEEE 1451.4 unterstützt.
Analog-Digital-Wandlung
Der DB8III(c) verwendet stromsparende, leistungsstarke 24-Bit-Sigma-Delta-Analog-Digital-Wandler mit einer maximalen Bandbreite von 5 kHz. Jedem ADC ist ein vierpoliger analoger Anti-Aliasing-Filter vorgeschaltet. Ein wählbarer Bereich von 150 dB/Okt. digitalen Dezimierungsfiltern reduziert die Bandbreite in Schritten von 2 und 2,5 und gewährleistet eine Aliasing-Unterdrückung von 100 dB in allen Messbandbreiten.
Signalverarbeitung
Der DB8III(c) ist mit einem stromsparenden, leistungsstarken DSP und integriertem Speicher für Dezimierung, Online-Kalibrierung und Online-Breitband-RMS-Berechnung ausgestattet – unabhängig von der Anzahl der Kanäle.
Anomalieerkennung und -anzeige
Über- und Unterlast werden bei digitalen Daten erkannt, die mit der ADC-Abtastrate vor der Dezimierung abgetastet werden. Die Eingangssignale sind naturgemäß bandbegrenzt (Dehnungsmessstreifen oder DC-Beschleunigungsmesser). Der Stromverbrauch der Kanäle und Module wird bei brückenbasierten und aktiven Sensoren überprüft. Bei Überschreitung der verfügbaren Leistung, wird eine Überlast des Kanals oder des Moduls über die Kanal-LEDs angezeigt.
